Nanotechnology electronics at the tip of your gloved finger
(Nanowerk Spotlight) Imagine this: Chip-based credit cards and other smart cards on paper; intelligent sensors and electronics on doctors' surgical gloves;
health monitors printed on T-shirts;
diagnostic devices embedded in your baby's diapers; human machine interfaces on workers' leather gloves. These are
just some of the systems that researchers envision today and that will become reality tomorrow thanks to research teams like John Rogers' group at the

University of Illinois.

Nanotechnology-enabled electronics of the future will be invisible, i.e. transparent (see "Invisible electronics made with carbon nanotubes"), or flexible,
or both. One of the areas Rogers' group focus on is creating materials and processes that will allow high-performance electronics that are flexible and
stretchable (see our previous Spotlight "Gutenberg + nanotechnology = printable electronics").

Previous work by Rogers' group showed the ability to use silicon nanomaterials for flexible and stretchable circuits on plastic and rubber substrates,
respectively. In their recent work, they build on those strategies and extend them for other classes of substrate, by incorporating thin, low modulus
layers between the circuits and the substrates to isolate, to a useful and important degree, the circuits from strains induced in the substrate by folding,
bending, stretching or any other complex or simple mode of deformation.
"We have demonstrated examples of CMOS circuits on paper, fabric, leather and vinyl," Rogers tells Nanowerk. "To our knowledge, this is the first example
of active electronics integrated with such substrates. An additional advantage of our approaches is that the properties of the circuits and transistors
are as good as those of devices with comparable feature sizes formed on the rigid, brittle surfaces of semiconductor wafers. The use of silicon as the
active material enables this outcome."

Reporting their findings in a recent issue of Advanced Materials ("Ultrathin Silicon Circuits With Strain-Isolation Layers and Mesh Layouts for
High-Performance Electronics on Fabric, Vinyl, Leather, and Paper"), Rogers' group has now demonstrated that the combined use of circuits with non-coplanar
serpentine mesh designs and thin, low modulus strain isolation layers allows integration of high performance silicon CMOS integrated circuits on diverse
substrates.

The researchers start their fabrication process with the formation of ultrathin CMOS circuits in planar, serpentine mesh geometries using procedures
closely related to what they had reported recently ("Materials and noncoplanar mesh designs for integrated circuits with linear elastic responses to
extreme mechanical deformations"). After lifting the circuits from the carrier wafer and depositing them on a silicon-based organic polymer (PDMS) stamp,
they coat the backside of the active circuit regions with a 3-30 nm thick chromium/silicon dioxide bilayer and then through transfer print the circuit
onto a substrate coated with a thin layer of cured PDMS.

"This thin layer of PDMS serves two critically important roles," explains Rogers. "First, and most simply, it provides an adhesive that bonds certain
strategic regions of the circuits to a wide range of surfaces including fabric, vinyl, leather and paper – in either flat or curved, balloon-like shapes.
Secondly, it provides tensile strain isolation in cases where the underlying material is stretched, compressed or bent."

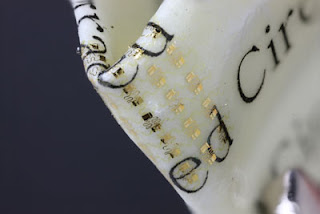

Optical images of CMOS circuits on finger joints of vinyl and leather gloves
Optical images of CMOS circuits on finger joints of vinyl (A) and leather (B) gloves in released (left) and stretched (right) states. The insets
provide magnified views. (Reprinted with permission from Wiley-VCH) To demonstrate their CMOS circuits on leather and vinyl, the team integrated arrays
of inverters at finger joints in gloves made of these materials.

Moving the fingers causes the circuits to stretch and release, with no noticeable change in the electronic properties.
"Similar circuits on paper are particularly interesting, not only for applications in smart cards and related but also for their capacity to add
functionality to paper-based microfluidic diagnostic devices" says Rogers. "This approach to electronics on paper provides an alternative to those that
rely on direct thin film deposition of organic or inorganic electronic materials."
At the moment, the team is working toward demonstrators of the types of applications listed above. According to Rogers, latex is an excellent substrate
for various biomedical device applications. "Engineering aspects of achieving such systems are topics of current work."

By Michael Berger. Copyright 2009 Nanowerk LLC
